Flat fan nozzle Disc-type

Trong dây chuyền sản xuất giấy và bột giấy, việc làm sạch, rửa lưới, phun nước shower, làm ướt bề mặt hay loại bỏ tạp chất là những công đoạn vô cùng quan trọng. Để đạt được hiệu suất cao, duy trì chất lượng giấy và kéo dài tuổi thọ thiết bị, các loại béc phun chuyên dụng thường được sử dụng. Trong đó, Flat fan nozzle Disc-type (Béc phun hình quạt kiểu đĩa) là dòng sản phẩm được ứng dụng rộng rãi nhờ thiết kế nhỏ gọn, cấu tạo đặc biệt và hiệu quả phun cao.

Béc phun hình quạt kiểu đĩa, hay còn gọi là béc đĩa, béc phun shower dạng đĩa, là lựa chọn phổ biến trong hệ thống shower bar của máy giấy. Với nguyên lý phun tạo ra tia dạng quạt mỏng và đều, sản phẩm này đảm bảo khả năng rửa sạch, phủ hóa chất hoặc làm ướt bề mặt một cách hiệu quả.

1. Khái niệm và nguyên lý hoạt động

Flat fan nozzle Disc-type là loại béc phun có cửa phun dạng đĩa, bên trong được gia công chính xác để dòng chất lỏng thoát ra tạo thành một dải phun hình quạt mỏng. Khi chất lỏng đi qua orifice, nó được định hướng và phân tán thành dải phun đều, che phủ toàn bộ khu vực cần làm sạch hoặc xử lý.

Nhờ nguyên lý này, béc phun hình quạt kiểu đĩa có thể hoạt động hiệu quả trong nhiều điều kiện khác nhau: từ áp suất thấp để phun phủ hóa chất nhẹ nhàng, cho đến áp suất cao để rửa sạch mạnh mẽ các tạp chất bám dính trên lưới và felt trong máy giấy.

2. Cấu tạo

Một béc phun hình quạt kiểu đĩa thường bao gồm các bộ phận chính sau:

Đĩa phun (Disc): Là phần quan trọng nhất, được gia công chính xác để định hình tia phun. Đĩa này quyết định góc phun, lưu lượng và hình dạng tia nước.
Thân béc (Body): Giữ cố định đĩa phun, gắn kết với shower bar hoặc hệ thống đường ống.
Gioăng làm kín (Seal/Gasket): Đảm bảo độ kín khít, tránh rò rỉ nước và duy trì áp suất ổn định.
Vòng giữ (Retaining ring): Giúp cố định đĩa, đồng thời dễ tháo lắp khi cần bảo trì.
Vật liệu chế tạo: Phổ biến nhất là thép không gỉ, ngoài ra có thể sử dụng chèn ruby hoặc vật liệu chống mài mòn đặc biệt, tùy theo môi trường làm việc.

Nhờ cấu tạo dạng module, người dùng có thể dễ dàng tháo lắp, thay thế hoặc vệ sinh đĩa phun mà không cần thay toàn bộ béc.

3. Công dụng và vị trí sử dụng trong ngành giấy

Trong sản xuất giấy và bột giấy, béc phun hình quạt kiểu đĩa được sử dụng ở nhiều vị trí quan trọng:

Shower bar rửa lưới và felt
Đây là ứng dụng phổ biến nhất. Béc phun tạo tia quạt mỏng, phủ đều bề mặt lưới hoặc felt, giúp loại bỏ bụi bẩn, bột giấy dư thừa, sợi vụn và tạp chất.
Rửa mép giấy (deckle trim)
Trong quá trình cắt mép giấy, béc phun kiểu đĩa được lắp đặt để loại bỏ phần bột giấy dư, giữ cho mép giấy gọn gàng và sạch sẽ.
Vệ sinh bồn, bể chứa bột giấy
Các béc đĩa áp suất cao được dùng để rửa sạch bồn, loại bỏ tạp chất và cặn bám, giúp duy trì vệ sinh và chất lượng bột giấy.
Phun hóa chất xử lý
Ở một số công đoạn, béc phun được sử dụng để phủ hóa chất chống bám dính, chống ố hoặc các chất phụ gia cải thiện bề mặt giấy.
Làm ướt bề mặt giấy
Đảm bảo độ ẩm cần thiết, hỗ trợ các công đoạn sản xuất kế tiếp diễn ra thuận lợi.

4. Ưu điểm của Flat fan nozzle Disc-type

Độ phủ đều và rộng: Tia phun dạng quạt mỏng giúp phân bố nước hoặc hóa chất đồng đều trên bề mặt.
Hiệu quả rửa cao: Ở áp suất cao, tia phun đủ mạnh để loại bỏ bụi bẩn và sợi bám, giúp vệ sinh hiệu quả.
Tiết kiệm nước và năng lượng: Nhờ góc phun hợp lý, có thể giảm số lượng béc cần dùng, tiết kiệm lưu lượng nước và công suất bơm.
Dễ bảo trì: Cấu tạo đĩa có thể tháo rời, dễ vệ sinh và thay thế khi cần.
Độ bền cao: Sử dụng thép không gỉ hoặc vật liệu chống mài mòn giúp béc chịu được môi trường khắc nghiệt.

5. Nhược điểm và hạn chế

Nguy cơ tắc nghẽn: Orifice nhỏ dễ bị cặn hoặc sợi giấy bít kín nếu không có hệ thống lọc hoặc cơ chế tự vệ sinh.
Chi phí vật liệu cao: Với những loại béc yêu cầu chèn ruby hoặc thép không gỉ cao cấp, chi phí ban đầu có thể lớn hơn so với béc thường.
Cần áp suất phù hợp: Nếu áp suất quá thấp, tia phun yếu và không đủ rửa sạch. Ngược lại, áp suất quá cao có thể gây hư hại lưới hoặc felt.
Ảnh hưởng chất lượng giấy nếu không điều chỉnh đúng: Tia phun không đồng đều có thể làm giấy bị nhăn hoặc tạo vệt.

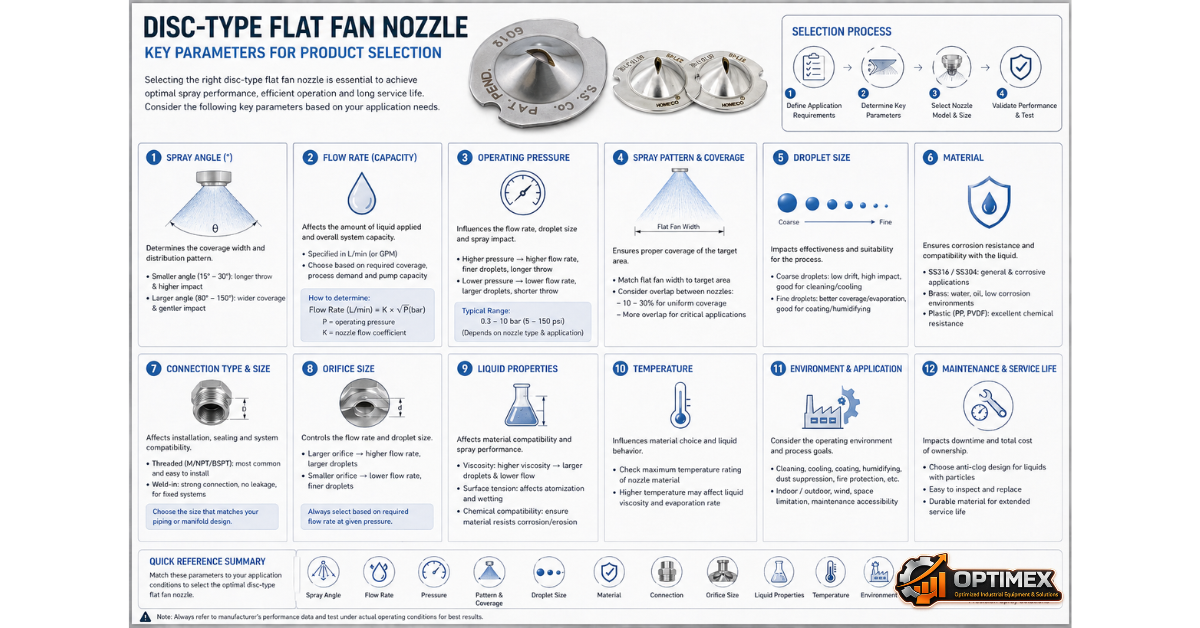

6. Các thông số kỹ thuật quan trọng khi lựa chọn

Khi lựa chọn béc phun hình quạt kiểu đĩa, cần chú ý đến các yếu tố:

Góc phun: Thường từ 0° đến 75°, tùy theo diện tích cần phủ.
Kích thước lỗ phun (orifice): Quyết định lưu lượng và áp lực phun.
Áp suất làm việc: Có thể từ áp suất thấp đến cao, tùy vị trí ứng dụng.
Vật liệu chế tạo: Chọn loại chống ăn mòn, chịu nhiệt, phù hợp với môi trường hóa chất.
Thiết kế vệ sinh: Ưu tiên loại có thể tháo rời hoặc tích hợp cơ chế tự làm sạch.
Lưu lượng phun: Phải tính toán phù hợp để vừa đảm bảo hiệu quả vừa tiết kiệm tài nguyên.

7. So sánh với các loại béc khác

So với béc phun nón rỗng hoặc nón đặc: Béc đĩa cho tia phun dạng quạt, phù hợp với bề mặt phẳng và rộng, trong khi béc nón phù hợp cho không gian ba chiều.
So với béc phun tia thẳng: Béc tia thẳng tạo lực mạnh hơn nhưng vùng phủ hẹp, ít phù hợp cho rửa bề mặt lớn.
So với béc phun sương: Béc sương dùng để tạo ẩm nhẹ, trong khi béc phun hình quạt kiểu đĩa có lực rửa và độ phủ mạnh mẽ hơn.

8. Lời khuyên khi sử dụng

Luôn lựa chọn góc phun phù hợp với diện tích và khoảng cách đến bề mặt.
Sử dụng hệ thống lọc nước để tránh tắc nghẽn.
Bảo trì định kỳ, kiểm tra gioăng và đĩa phun để đảm bảo hiệu suất.
Kết hợp cơ chế vệ sinh tự động trong shower bar để kéo dài tuổi thọ béc.
Tính toán lưu lượng và áp suất hợp lý để tối ưu giữa hiệu quả và tiết kiệm.

9. Kết luận

Flat fan nozzle Disc-type (Béc phun hình quạt kiểu đĩa) là giải pháp tối ưu cho ngành giấy và bột giấy nhờ khả năng phun đều, rửa sạch mạnh mẽ, tiết kiệm nước và dễ bảo trì. Với cấu tạo đặc biệt và nhiều ưu điểm vượt trội, béc đĩa đã trở thành lựa chọn quen thuộc trong các hệ thống shower bar, rửa lưới, felt hay phun hóa chất xử lý bề mặt.

Mặc dù còn tồn tại một số hạn chế như nguy cơ tắc nghẽn hay chi phí vật liệu, nhưng khi được lựa chọn đúng thông số và bảo trì hợp lý, sản phẩm này mang lại hiệu quả sản xuất vượt trội, góp phần nâng cao chất lượng giấy thành phẩm và giảm chi phí vận hành lâu dài.
